Светодиодные ленты — какие бывают, где можно использовать и как подключать

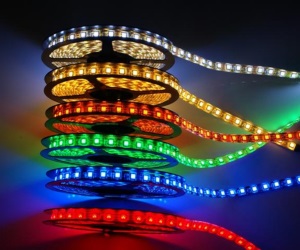

Разноцветные светодиодные ленты

С момента своего появления светодиодные ленты – это действительно щедрый подарок любому дизайнеру, да и просто любителю приукрасить свою жизнь разнообразными цветами. Ленты, снабженные светодиодами, получили широчайшее применение. Используются в качестве дополнительного освещения или украшения в интерьере помещений, оформлении рекламных вывесок и баннеров, а также как подсветка в самых различных местах.



Например, сейчас часто можно встретить проезжающую машину, у которой под кузовом светиться яркая полоса синего, красного или зеленого цвета. Все это возможно именно благодаря светодиодным лентам.

Эти ленты представляют собой плоскую гибкую монтажную плату, на которой на равных промежутках закреплены плоские SMD светодиоды. Для их нормальной работы также закреплены мелкие резисторы, ограничивающие ток, протекающий через полупроводник. Соединяются все элементы гибкими проводящими дорожками. Питание к светодиодным лентам подается с помощью специальных понижающих блоков питания – адаптеров. Их задача преобразовать стандартное переменное напряжение из бытовой сети в подходящее для светодиодов постоянное напряжение 12 вольт. Иногда встречаются варианты с питанием 24В.

Какие бывают светодиодные ленты

Светодиоды могут излучать различные цвета и с различной интенсивностью. Всего можно перечислить четыре основных цвета:

  • Белый
  • Красный
  • Зеленый
  • Синий

Белый цвет дополнительно подразделяется на три варианта: холодный (голубоватый), просто белый и теплый, что соответствует цветовой температуре 2700К 6500К и 10000К, соответственно.

Хорошо, если для решения поставленной задачи хватает определенного цвета, то есть монохромная. Однако там, где необходимо разбавить цвет или осуществить подсветку различными оттенками, имеется вовсе универсальный вариант – цветная светодиодная лента. У нее каждый из диодов может воспроизводить один из основных цветов системы RGB (красный, зеленый, голубой), вместе они создают определенный оттенок в зависимости от количественного смешения каждого из цветов.

Частое распределение светодиодов призвано увеличить интенсивность освещения от каждого из них и сгладить промежутки между ними. Ведь полупроводник излучает свет только в определенном секторе перед собой.

Где можно использовать светодиодные ленты

Наличие в лентах сверхярких диодов, а также возможности различного исполнения самих лент позволяет их использование практически где угодно. При достаточно густом распределении по потолку, например выше натяжного из ПВХ пленки, можно получить эффективное основное освещение, которое можно регулировать в широком диапазоне. Особенно это касается цветных светодиодных лент.

Двойная светодиодная лента

Моток светодиодной ленты

Более привычное назначение заключается в обеспечении дополнительного освещения там, где оно необходимо. Это может быть подсветка в шкафах и ящиках, полках и различных нишах, проемах и вокруг зеркал т.п.

Их можно использовать для выделения некоторых дизайнерских решений в интерьере квартиры и в качестве второстепенного источника света. Так очень популярным является установка светодиодных лент в выступах многоуровневых подвесных потолков.

При установке низкой яркости диодов и распределении их по помещению они могут играть роль ночника. Для этого подойдут монохромные синие или зеленые ленты. Для аварийного освещения хорошо подходят красные светодиоды, запутываемые от аккумуляторных батарей. Учитывая их малое потребление, такое освещение продержится гораздо дольше любого другого.

Благодаря хорошей защищенности, некоторые типы лент можно использовать в качестве уличного освещения. Достаточно распределить их по пути следования, например, от входа в дом до калитки, и уже можно не переживать за то, что в темноте человек споткнется или заблудится.

Мало какая лампа накаливания или люминесцентная выдержит сильные вибрации и нагрузки, для дополнительной подсветки в автомобилях. Для таких целей светодиодные ленты просто находка.

Перечислять варианты, где уместно использовать ленты со светодиодами можно бесконечно, ведь ограничением является лишь предел фантазии.

Конструкция светодиодной ленты. Варианты исполнения

Лента сама по себе гибкая. На ней могут располагаться диоды двух основных типоразмеров, либо SMD3528, либо SDM5050. Числовой индекс определяет его габариты в миллиметрах соответственно 3,5х2,8 мм и 5,0х5,0 мм. Большие светодиоды выдают более сильный световой поток. Кроме диодов на ленте располагаются резисторы и контактные площадки для подсоединения проводов питания. Лента делится на сегменты по три диода, между которыми имеется условная разделительная линия, по которой можно разделять единую 5-ти, 10-ти метровую ленту на нужные по длине участки. По обе стороны от условной линии разреза располагаются как раз контакты.

Вид светодиодной ленты

Конструкция светодиодной ленты

Контакты для монохромных ленточек подписываются «+» и «-», что определяет полярность подключения блока питания. Для цветных лент выводов уже четыре: «+12(24)» «R»«G» «B». Если к плюсовому контакту подключить плюс от блока питания, а минус подсоединить на один из выводов с буквенным обозначением, то светодиоды зажгутся одним из цветов. Для нормального управления оттенками используется специальный контролер для цветных светодиодных лент.

Почти все ленты на своей обратной стороне имеют полосу двустороннего скотча, защищенную пленкой. Это позволяет ее без особых трудностей прикрепить на любую поверхность, которую предварительно очищают и обезжиривают.

В самом простом исполнении элементы, расположенные на ленте не защищены ничем. Такой вариант подойдет разве что для установки в сухом жилом помещении в местах, где их не будут постоянно задевать, и нет возможности нечаянно повредить. Для тех случаев, когда требуется повышенная защита, лучше выбрать ленту с пылевлагозащитным покрытием. С этой целью всю ленту покрывают слоем мягкого геля или другого прозрачного полимера. Обычно покрытие формуется в виде полукруга, если смотреть на его сечение, тогда оно играет еще и роль рассеивающей линзы.

Все другие специфические реализации используются в отдельных редких случаях. Просмотреть другие компоновки можно на сайтах производителя светодиодных лент или у дилеров.

Способ подключения и управления светодиодными лентами

Светодиодами на лентах можно управлять. Задавать им определенную яркость, а в случае с цветными лента еще и устанавливать необходимый оттенок свечения. Кроме того каждая из лент, которая будет использоваться, потребляет определенную мощность и, чтобы они все горели равномерно и качественно, требуется подобрать соответствующее оборудование. Его можно разделить на четыре основных типа по назначению:

  • Блок Питания (БП)
  • Контролер RGB (настройка оттенка для цветных лент)
  • Диммер (Управление яркостью свечения)
  • Усилитель мощности (Усиление сигналов контроллера и диммера для подключения большей нагрузки)
Оборудование для светодиодной ленты

Подключение светодиодной ленты

Блок питания

Блок питания предназначен для простого включения светодиодов. Он преобразует переменное напряжение 220В в постоянное 12В и обеспечивает требуемый ток. Подключается обычно одна светодиодная лента к одному блоку питания. Если имеется несколько коротких лент и один БП, то ленты подключаются параллельно друг другу, а не последовательно. Каждый блок рассчитан на определенную мощность подключаемой нагрузки, в роли которой выступают диоды. Нежелательно превышать этот допустимый предел и подсоединять слишком длинные ленты или большое их количество.

Чтобы понять, сколько будет потреблять лента, стоит умножить ток питания одного диода, указанный в его характеристиках, на общее количество их на ленте.

Типовое значение равняется 7 мА для SMD3528 и 20 мА для SMD5050. В характеристиках от производителя также может указываться потребляемый ток на один метр ленты. Если суммарный ток превышает допустимый выходной и БП, то надо разделить ленты на две или более групп и каждую из них подключить к отбельному блоку.

Контроллер RGB

Для управления оттенком свечения цветной ленты потребуется специальный управляющий контроллер. С помощью пульта управления задается определенная интенсивность для каждого из базовых цветов и в зависимости от этого подается необходимое напряжение на светодиоды. Часто пульты снабжены предустановленными значениями или позволяют установить режимы плавного постоянного смещения оттенков. К тому же качественные контроллеры имеют дистанционный пульт управления.

Питание подается на сам контроллер, от которого уже питаются светодиодные ленты.

Диммер

Регулировка яркости ленты используется диммер. Почему не простой переменный резистор? Да потому, что диод имеет более сложную зависимость своей работы от входного напряжения и простым понижением можно добиться его выключения на определенном уровне, а не снижения яркости. Управление производится путем подачи импульсного тока. Светодиод начинает очень часто мигать и от частоты зависит видимая яркость. Чем выше частота, тем ярче светодиод, чем она ниже, тем он кажется более тусклым. Заметить мигание светодиода почти невозможно, как например мигание люминесцентной лампы. Все потому что в отличие от последней частота мигания даже при самой низкой яркости составляет несколько килогерц, а человеческий глаз воспринимает отбельными бликами лишь мигания на частоте 100 Гц и ниже.

Усилитель сигнала

Для чего требуется усиление сигнала, можно уже и не рассказывать. Важно только понимать, что при использовании диммера и контроллера RGB просто увеличить количество БП не получиться, ведь каждое из этих устройств имеет свои собственные ограничения по выходному току. В этом случае и нужны усилители. Они повышают мощность сигнала от управляющих устройств без изменения их значений.

Как подобрать подходящее оборудование и дополнительные аксессуары

Собственно все требования были озвучены при описании каждого устройства в отдельности. Выходная мощность блока питания, диммера и контроллера должны соответствовать или быть выше тока потребляемого светодиодной лентой. В случае, когда потребление значительно выше дублируются БП и схема подключения дополняется усилителями при необходимости.

Управление светодиодной лентой

Блок питания и управления светодиодной лентой

Следует отметить, что все оборудование обладает своими размерами и степенью защищенности. Так что для установки, например, ленты в укромных местах или в припотолочном пространстве размер не существенен, а вот для освещения аквариума или узких пространств, лучше подобрать малогабаритные блоки питания и т.д.

Для распределения света от диодов ленты можно использовать специальный крепежный профиль с отражателями и отражательной линейкой в отдельности. Это позволяет направить свет в нужное место без потери яркости или обеспечить равномерное распределение.

Специальный профиль для светодиодных лент представляет собой короб, внутри которого укладывается сама лента. Крышка от короба выполняется чаще из поликарбоната и имеет матовую поверхность. Это дополнительно рассеивает свет и заодно защищает ленту, позволяет придать ей более эстетичный вид.

Если установка ленты будет проводиться в агрессивных условиях на улице, в автомобиле, в аквариуме или в бане, то следует предусмотрительно выбрать защищенную ленту и все оборудование в герметичных исполнениях.

Понять, какой класс защиты у ленты и оборудования, можно по маркировке. Самым простым незащищенным вариантам соответствует класс IP20, а наиболее защищенными считаются устройства с классом защиты IP68, которые можно встретить в продаже.

Если самостоятельная установка светодиодной ленты со всем сопутствующим оборудованием кажется маловероятным, то лучше обратиться к специалистам электрикам, которые смогут подобрать нужную конфигурацию и смонтировать это наиболее аккуратным образом. То же самое касается и самого распределения ленты, для этого можно воспользоваться услугами дизайнеров или мастеров по тюнингу.
